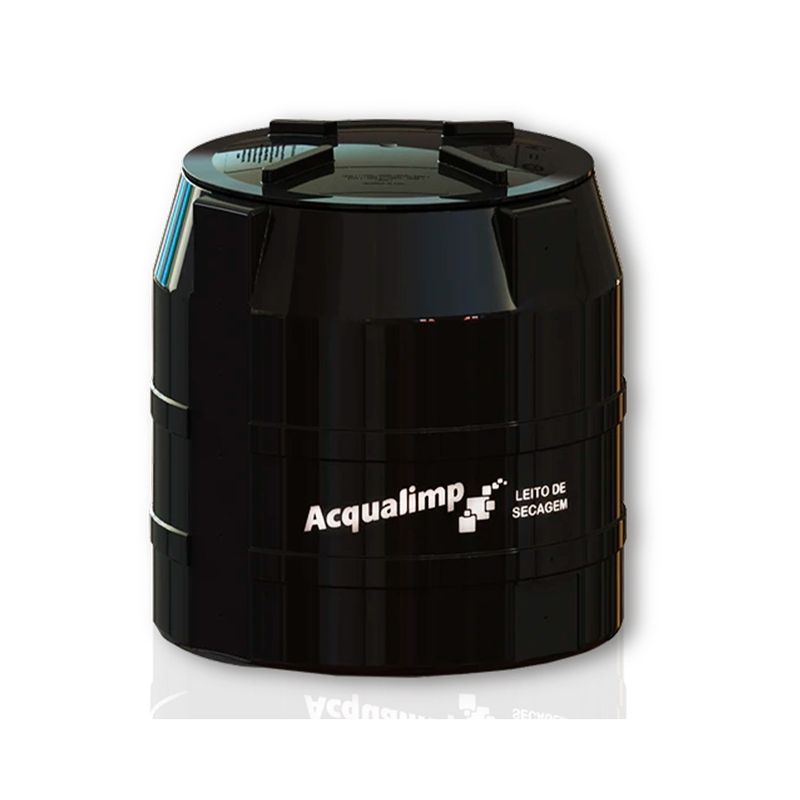

Leito de Secagem Acqualimp
Referência: 15691
Compartilhar
R$ 569,89 à vista
ou até 4x de R$ 142,47 s/ juros
Descrição do produto
O Leito de Secagem Acqualimp foi desenvolvido para simplificar a instalação e dar segurança para a operação de extração e
secagem de lodo de Biodigestores.
Produto compatível com todos os modelos de Biodigestores
até 3.000L.
LOCAL DE INSTALAÇÃO
• O leito de secagem deve ser instalado próximo ao biodigestor, alinhado de forma a evitar curvas na tubulação.
• O responsável técnico da obra deve defi nir o local da instalação, considerando as características do terreno, ausência de lençol freático no nível da instalação e permeabilidade do solo.
• Na presença de lençol freático no nível, o responsável técnico da obra deverá analisar a viabilidade de implantação, mediante adequações no local de instalação.
ESCAVAÇÃO
• Inspecione se existem estruturas confl itantes com a instalação do leito de secagem no local, como tubulações de água, gás, rede elétrica etc.
• Escave a vala que receberá o leito de secagem com aproximadamente 90cm de diâmetro e 130cm de profundidade.
• Escave a valeta que receberá o tubo de ligação do biodigestor ao leito de secagem, prevendo uma inclinação de aproximadamente 2°.
MONTAGEM E LIGAÇÃO
• Preencha o fundo da vala com aproximadamente 50cm de brita n°4.
• Posicione o leito de secagem na vala e verifi que se o nivelamento fi cou conforme desejado.
• Verifi que a altura que o tubo de extração de lodo deverá entrar no leito de secagem e fure a placa plana presente na lateral do produto, utilizando uma serra copo com diâmetro de 60mm.
• Instale o tubo de extração de lodo passando aproximadamente 5cm para dentro do leito de secagem e cole o registro de esfera pelo lado de dentro do leito, mantendo a manopla do registro fechada e virada para cima.
ATERRO
• Preencha as laterais externas do Leito de Secagem com uma mistura na proporção e 1 parte de cimento e 10 partes de terra peneirada (ou areia), compactando manualmente a cada 20cm, podendo utilizar água para ajudar na compactação. Não utilize máquinas compactadoras ou ferramentas que possam danifi car o leito de secagem.
• Caso necessário, poderá ser construída uma laje de fechamento, desde que apoiada o solo no entorno do leito de secagem, com tampa de acesso.
secagem de lodo de Biodigestores.
Produto compatível com todos os modelos de Biodigestores
até 3.000L.
LOCAL DE INSTALAÇÃO
• O leito de secagem deve ser instalado próximo ao biodigestor, alinhado de forma a evitar curvas na tubulação.
• O responsável técnico da obra deve defi nir o local da instalação, considerando as características do terreno, ausência de lençol freático no nível da instalação e permeabilidade do solo.
• Na presença de lençol freático no nível, o responsável técnico da obra deverá analisar a viabilidade de implantação, mediante adequações no local de instalação.
ESCAVAÇÃO
• Inspecione se existem estruturas confl itantes com a instalação do leito de secagem no local, como tubulações de água, gás, rede elétrica etc.
• Escave a vala que receberá o leito de secagem com aproximadamente 90cm de diâmetro e 130cm de profundidade.
• Escave a valeta que receberá o tubo de ligação do biodigestor ao leito de secagem, prevendo uma inclinação de aproximadamente 2°.
MONTAGEM E LIGAÇÃO
• Preencha o fundo da vala com aproximadamente 50cm de brita n°4.
• Posicione o leito de secagem na vala e verifi que se o nivelamento fi cou conforme desejado.
• Verifi que a altura que o tubo de extração de lodo deverá entrar no leito de secagem e fure a placa plana presente na lateral do produto, utilizando uma serra copo com diâmetro de 60mm.
• Instale o tubo de extração de lodo passando aproximadamente 5cm para dentro do leito de secagem e cole o registro de esfera pelo lado de dentro do leito, mantendo a manopla do registro fechada e virada para cima.
ATERRO
• Preencha as laterais externas do Leito de Secagem com uma mistura na proporção e 1 parte de cimento e 10 partes de terra peneirada (ou areia), compactando manualmente a cada 20cm, podendo utilizar água para ajudar na compactação. Não utilize máquinas compactadoras ou ferramentas que possam danifi car o leito de secagem.
• Caso necessário, poderá ser construída uma laje de fechamento, desde que apoiada o solo no entorno do leito de secagem, com tampa de acesso.
